Característica
La estructura principal y las características técnicas del centro de mecanizado CNC de pórtico GNM-5032.
El diseño general de la máquina herramienta es una estructura de viga fija-y la mesa de trabajo se mueve hacia adelante y hacia atrás; las columnas izquierda y derecha y la cama se distribuyen a ambos lados del banco de trabajo. La mesa del pórtico se mueve hacia adelante y hacia atrás en el eje X, el cabezal se mueve verticalmente en la dirección Z en la placa deslizante, y la placa deslizante y el cabezal se mueven horizontalmente en la dirección Y en la viga.
(1)El banco de trabajo se mueve longitudinalmente
(Eje X)
(2)La silla se mueve a lo largo de la viga
(Eje Y)
(3) Movimiento axial del ariete
(Eje Z)
Características de la estructura de la máquina de pórtico CNC
El centro de mecanizado de pórtico de ariete cuadrado adopta componentes eléctricos importados para garantizar la seguridad y estabilidad del sistema eléctrico. Los componentes del husillo adoptan un sistema de enfriamiento de temperatura constante de circulación externa, que mejora la estabilidad térmica de la máquina herramienta.

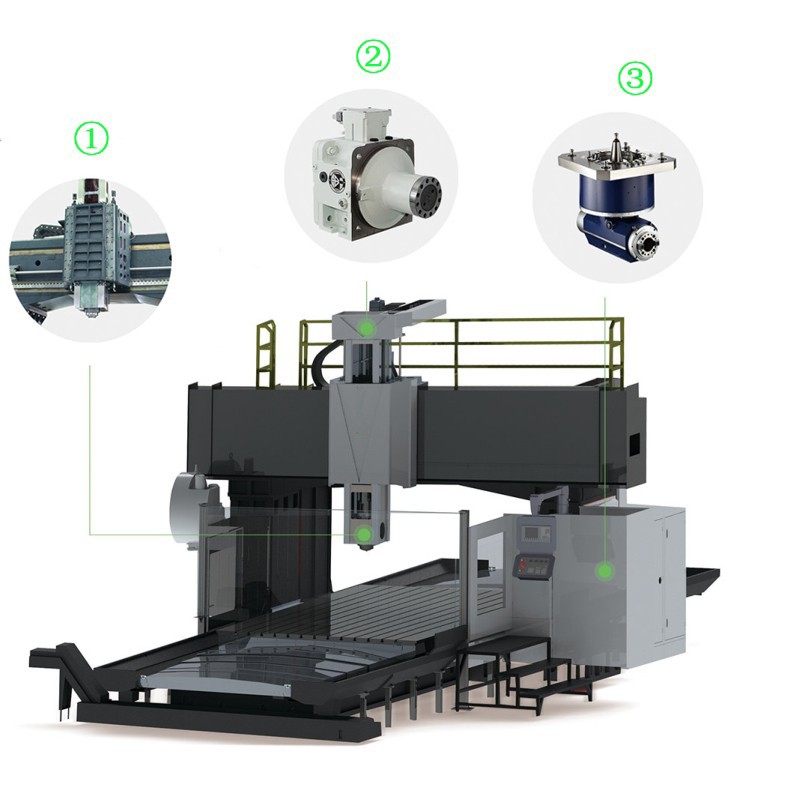

① Estructura de ariete cuadrado 500X500MM
La máquina instala una guía de enfriamiento de restricción de cuatro-lados y un dispositivo de equilibrio de nitrógeno de doble-cilindro. La rigidez general es fuerte. Tiene una gran capacidad de corte y una precisión estable.
② Caja de cambios Italia BF
Alto-rendimiento, velocidad, bajo nivel de ruido, rango de potencia constante del motor ampliable y fácil instalación. Se puede utilizar junto con múltiples series de motores y adaptarse a tensiones de alta-resistencia.
③ Cabezal de fresado lateral completamente automático
El engranaje de transmisión es un engranaje cónico en espiral Gleason. La transmisión es estable y precisa. Tiene una larga vida útil. La llave de transmisión interna del cabezal de fresado es una pieza templada con un juego mínimo.
Parámetros del centro de mecanizado de doble-columna
| Modelo | GMM-5032 | ||
| Sujeto | Presupuesto | Unidades | |
| Viajar | Eje X- | milímetros | 5000 |
| Eje Y- | milímetros | 3200 | |
| Eje Z- | milímetros | 1000 (opcional 1250/1500) | |
| Nariz del husillo a la mesa de trabajo | milímetros | 350-1350 | |
| Guía de tres-ejes | Guía lineal de rodillos de carga pesada X/Y Eje Z-Cuadrado-Tipo Ram | ||
| Ancho de la puerta | 3200 | ||
| Tipo de carnero | Cuadrado-Tipo Ram (500x500) | ||
| Mesa de trabajo | Tamaño de la mesa de trabajo (largo x ancho). | milímetros | 4600*2600 |
| Carga máxima de la mesa | t | 20 | |
| T-Ranura | milímetros | 13-28*200 | |
| Huso | Tipo de husillo | tipo | BBT-50 |
| RPM del husillo | rpm | 6000 | |
| Tipo de accionamiento del husillo | DDS | ||
| Avance | Avance rápido (X/Y/Z) | m/min | 6/10/10 |
| Avance de corte (X/Y/Z) | m/min | 8 | |
| Cambiador de herramientas | ATC | 24 (Opción: 40/60) | |
| Motor | Motor de husillo | kilovatios | 22/26 (140-286 Nm) |
| Servomotor de tres-ejes | kilovatios | 6/3/3 (38/36/36 Nm) | |
| Energía requerida | Requisito de energía | kvá | 55 |
| Requisito de presión de aire | kilogramos/cm² | 6^8 | |
| Otros | Dimensiones externas (largo x ancho x alto) | milímetros | 11600*6450*5820(6320) |
| Peso bruto | t | 56 | |
