Función de un husillo en una máquina de torno

Las empresas manufactureras necesitan alta precisión para fabricar piezas de calidad. En las máquinas de torno, si el movimiento no se controla adecuadamente, las piezas pueden estar defectuosas, lo que genera desperdicio de materiales y mayores costos. Sin un sistema de guía preciso, cortar y dar forma al metal resulta difícil.

Un tornillo de avance ayuda a resolver este problema moviendo la herramienta de corte suavemente en línea recta. Cambia el movimiento giratorio en movimiento lineal, lo que permite a la máquina cortar y dar forma al metal con precisión. Esto es especialmente importante para realizar hilos y otros cortes detallados.

Las empresas que utilizan tornillos de avance de alta-calidad obtienen mejores resultados en el mecanizado. Máquinas como el Centro de Mecanizado de 3 EjesMáquina VMCUtilice tornillos de avance para mejorar la precisión del posicionamiento y la resistencia de la máquina. Esto ayuda a fabricar productos precisos y consistentes.

Saber cómo funciona un tornillo de avance en una máquina de torno es importante para mejorar el rendimiento del mecanizado. Este artículo explica su función, tipos y beneficios en la fabricación industrial.

¿Qué es un tornillo guía?

Un tornillo de avance es una pieza mecánica aplicada en máquinas de torno para el movimiento de la herramienta de corte en línea recta. Generalmente, convierte el movimiento giratorio en movimiento lineal y, de esta manera, se puede lograr un control preciso sobre los movimientos de una herramienta. El control preciso es primordial para el roscado y otras operaciones de mecanizado, lo que exige una alta precisión.

Un tornillo de avance se compone de un eje roscado y una tuerca que sube y baja por las roscas a medida que gira el eje del tornillo. El tornillo está hecho de acero endurecido o acero inoxidable para minimizar el desgaste y favorecer la precisión. Se utilizan roscas cuadradas o trapezoidales según las necesidades de la máquina.

En comparación con una varilla de alimentación, un tornillo de avance brinda al usuario una mayor precisión en la operación. Las varillas de alimentación suelen estar diseñadas para operaciones de corte generales. Los husillos están diseñados para roscas y, por lo tanto, ofrecen la posibilidad de un movimiento muy preciso. Algunos otros dispositivos que también se pueden utilizar para el movimiento controlado son los husillos de bolas y un mecanismo de piñón-y-cremallera, pero difieren en su aplicación durante el proceso de mecanizado.

Comparación del husillo con otros mecanismos de control de movimiento

Función de un husillo en una máquina de torno CNC

La máquina de torno depende de un tornillo de avance para realizar los movimientos regulados necesarios para procesar materiales. Tal movimiento permite que la herramienta de corte mantenga un movimiento de trayectoria recta a velocidades definidas. El mecanizado preciso y la producción de alta-calidad requieren una implementación adecuada de este mecanismo.

Las cinco funciones esenciales que realiza un husillo dentro de una máquina de torno incluyen:

1. Convertir el movimiento rotacional en movimiento lineal

El tornillo de avance permite el movimiento controlado del carro de herramientas al girarlo en dirección recta.

Gracias al tornillo de avance es posible mover herramientas con precisión para cortar, dar forma y realizar operaciones de roscado.

Los ajustes manuales introducirían errores adicionales si el tornillo de avance estuviera ausente en el sistema.

2. Corte de hilo

El husillo determina la velocidad de la herramienta de corte, por lo que siempre se corresponderá con el movimiento del husillo.

Al utilizar este mecanismo, la máquina crea roscas exactas y consistentes tanto para componentes metálicos como plásticos.

El ajuste de la relación de engranaje del husillo permite a los usuarios crear diferentes medidas de paso de rosca.

3. Mantener la precisión de la máquina

A través de su operación, el husillo mejora la precisión del movimiento de la herramienta para lograr niveles de precisión más altos.

La trayectoria de precisión de la herramienta de corte es posible gracias a este mecanismo.

Los tornillos de avance avanzados controlan la cantidad de oscilación que se produce durante la producción para reducir el movimiento no deseado del sistema.

4. Automatizar el proceso de corte

El uso de husillos libera a los operadores de realizar tareas de movimiento manual de herramientas.

El modo de operación automático permite una producción ininterrumpida debido a la ausencia de ajustes humanos.

A través del control automatizado, las máquinas ofrecen resultados consistentes que producen piezas que cumplen con los mismos requisitos.

5. Mejora de la eficiencia y la productividad de las máquinas

Un husillo que funcione correctamente ayuda a acelerar los procesos de la máquina y, al mismo tiempo, mantiene la máxima calidad de fabricación.

El sistema acelera el trabajo manual ya que elimina la necesidad de ajustes y correcciones manuales.

Los fabricantes que adoptan máquinas CNC con tecnología sofisticada de husillo producen más unidades con costos de producción reducidos.

Tipos de husillos de avance utilizados en tornos

El diseño de las roscas de los tornillos de avance determina los diferentes tipos utilizados en las máquinas de torno. El éxito de los procesos de mecanizado depende de un tipo de husillo particular que se ajuste a los requisitos operativos. Los tornillos de avance determinan los parámetros de eficiencia y precisión, junto con la durabilidad, para cualquier sistema. Las máquinas de torno implementan cinco tipos estándar para sus operaciones.

Tornillo de avance de rosca Acme

Los tornillos de rosca Acme sirven como componentes populares para aplicaciones de máquinas de torno que incluyen operaciones generales de mecanizado y trabajos de posicionamiento. Estos hilos siguen una forma trapezoidal que logra un excelente equilibrio entre sus capacidades de resistencia y su suave movimiento operativo. Un ángulo de rosca amplio disminuye el desgaste y permite que el husillo funcione bajo cargas pesadas. Los tornillos fabricados de acero endurecido o bronce son opciones comunes porque poseen excelentes propiedades de resistencia al desgaste.

Los hilos Acme mantienen niveles de precisión promedio y al mismo tiempo siguen siendo sencillos al crear entre diferentes tipos de hilos. Los mayores niveles de fricción de estos tornillos dan como resultado una reducción de la eficiencia. La implementación de la lubricación protege el equipo del desgaste y mantiene su buen funcionamiento. Los tornos semi-automáticos, junto con los tornos manuales, utilizan estos tornillos para sus operaciones.

Tornillo de avance de rosca cuadrada

Los husillos de rosca cuadrada logran una mejor eficiencia y generan menos fricción que el diseño alternativo de rosca Acme. El diseño cuadrado de sus hilos permite una mejor transferencia de energía al tiempo que reduce la resistencia al deslizamiento. Los husillos de rosca cuadrada sirven para aplicaciones que necesitan un movimiento preciso debido a su idoneidad paraTornos CNCy operaciones de corte de hilo-de alta-precisión.

Las roscas cuadradas ofrecen la mejor eficiencia al necesitar una fuerza reducida para operar el carro de herramientas. La fabricación y el mantenimiento de estos hilos resultan complicados. Las roscas Acme se diferencian de estos tornillos porque carecen de la capacidad de autobloqueo, lo que significa que se debe utilizar un sistema de frenado independiente para mantener la posición.

Tornillo de avance de rosca de contrafuerte

El diseño de los tornillos roscados de contrafuerte les permite manejar grandes cargas axiales solo en una dirección. Tienen una estructura de hilo que combina una alta-capacidad de resistencia en un borde con una fricción reducida en el otro borde. La industria del mecanizado de servicio pesado-utiliza estos tornillos ya que ofrecen la máxima eficiencia cuando se aplica fuerza en una dirección.

Las roscas de contrafuerte brindan una resistencia superior durante cargas pesadas, pero funcionan menos bien que las roscas Acme y cuadradas cuando operan en ambas direcciones. Estos tornillos encuentran su principal aplicación en tornos, que necesitan potentes fuerzas de corte durante operaciones de trabajo de metales que implican cortes profundos.

Tornillo de avance de rosca trapezoidal

Los tornillos de rosca trapezoidal funcionan como roscas Acme, pero poseen un ángulo de rosca diferente. Estos subprocesos logran una relación efectiva entre fuerza-y-eficiencia. Estos tornillos sirven para máquinas de torno europeas, junto con aplicaciones industriales que necesitan niveles de precisión medios.

Las roscas trapezoidales distribuyen las cargas mejor que las roscas Acme, pero producen cantidades notables de fricción durante la operación. La combinación de requisitos de durabilidad hace que los tornillos de rosca trapezoidal sean adecuados para tornos manuales y automatizados.

Husillo de bolas Husillo de avance

Los husillos de avance modernos, conocidos como husillos de bolas, proporcionan alta precisión junto con capacidades de operación rápida. Los rodamientos de bolas instalados entre el tornillo y la tuerca sirven para minimizar la fricción y mejorar la precisión del movimiento. La aplicación de estos tornillos se produce frecuentemente en tornos CNC junto con sistemas automatizados debido a las exigencias de precisión.

La combinación de alta precisión y eficiencia hace que los husillos de bolas sean la opción de husillo más cara disponible. Los husillos de bolas necesitan un mantenimiento regular para detener la acumulación de suciedad y al mismo tiempo mantener un funcionamiento suave. Los husillos de bolas carecen de la capacidad de autobloqueo-de los tornillos Acme o trapezoidales, por lo que los usuarios deben implementar sistemas de frenado adicionales para su funcionamiento.

Comparación de tipos de tornillos de avance

Importancia de los husillos de avance de alta-calidad en el mecanizado

Mejora la durabilidad de la máquina

Los husillos de calidad minimizan el desgaste que se produce en las máquinas de torno. Los tornillos de avance están fabricados con materiales duraderos que evitan que se doblen y otras formas de daños. La longevidad de un husillo se prolonga en el tiempo porque necesita poco mantenimiento. El uso de husillos de avance de alta-calidad permite a las empresas reducir los gastos de mantenimiento y minimizar la indisponibilidad de los equipos.

Mejora la precisión y la exactitud

El tornillo de avance adecuado permite un movimiento suave y uniforme cuando se produce el mecanizado. El camino exacto se sigue sin desviarse a través de la herramienta de corte. De esta característica depende la producción precisa de hilos y piezas elaboradas. El desperdicio de material se produce cuando tornillos-de mala calidad provocan errores de corte.

Extiende la vida útil de la máquina

Las máquinas que utilizan tornillos de avance de alta-calidad funcionan con una vida útil prolongada. El funcionamiento eficiente del husillo minimiza la tensión en el resto de componentes de la máquina. El funcionamiento suave protege los rodamientos, así como las tuercas y los componentes del motor del deterioro prematuro. Un husillo robusto prolonga la vida útil de todo el sistema de la máquina.

Selección de materiales para un mejor rendimiento

Los materiales de fabricación de los husillos incluyen acero endurecido y acero inoxidable, junto con el bronce. Los fabricantes eligen materiales de acero endurecido para -maquinaria de servicio pesado debido a sus propiedades de resistencia. El acero inoxidable es el material preferido cuando la corrosión se presenta como una amenaza para el medio ambiente. La selección del material para los tornillos de avance determina tanto su suavidad operativa como su durabilidad a lo largo de su vida útil.

Reduce los costos de mantenimiento

Un husillo de calidad superior necesita ser reemplazado con menos frecuencia. El sistema necesita operaciones mínimas de lubricación y reparación. Los gastos de mantenimiento reducidos, junto con las operaciones de producción ininterrumpidas, son posibles gracias al uso de husillos de avance de alta-calidad. Los costos de reposición de piezas disminuyen cuando las empresas eligen esta opción.

Aumenta la carga-Capacidad de carga

La mayor resistencia de los tornillos de avance les permite soportar cargas más pesadas sin experimentar ninguna deformación. De esta característica depende la capacidad de mecanizar metales duros y piezas de trabajo grandes. La precisión del sistema se ve afectada cuando un tornillo débil se dobla debido a la presión. El rendimiento de un sistema permanece estable y eficiente cuando se utiliza un husillo de alta-calidad.

Admite mecanizado de alta-velocidad

La velocidad de funcionamiento de las modernas máquinas CNC sigue siendo alta. Cuando se aplica a operaciones de alta-velocidad, la fabricación precisa de tornillos de avance minimiza tanto la vibración como el juego. La implementación de tornillos de avance fabricados-con precisión conduce a una mayor velocidad de mecanizado y una mejor calidad del acabado superficial. Los mejores husillos proporcionan ventajas a las empresas que operan tornos de alta-velocidad.

La mejor máquina CNC con los mejores husillos

Los tornillos de avance utilizados en las máquinas CNC deben ser de alta calidad para lograr un movimiento suave y preciso. La precisión de posicionamiento de los productos terminados depende de cómo los tornillos de avance operan la herramienta de corte. Los tornillos de avance avanzados permiten que las máquinas funcionen con un rendimiento superior, mayor eficiencia y una vida útil prolongada.

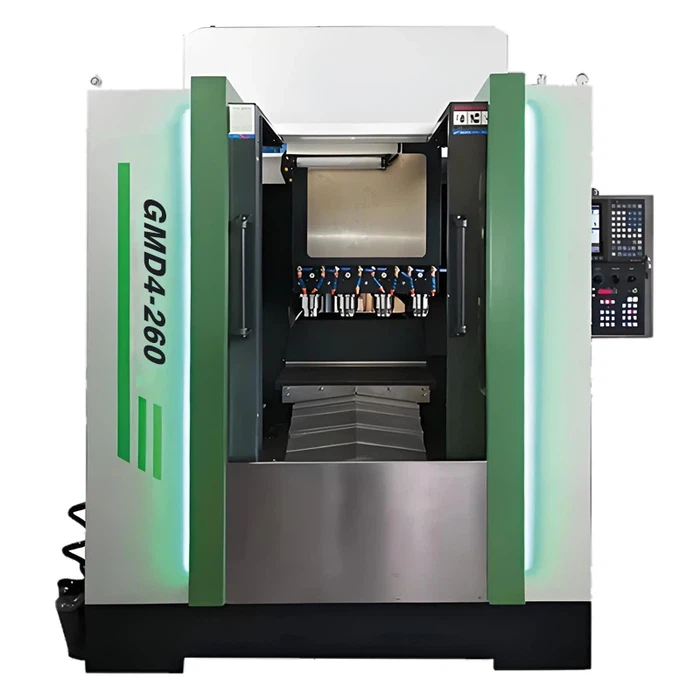

La máquina VMC del centro de mecanizado de 3 ejes GMD4-260 representa una máquina CNC que depende de tornillos de avance de alta precisión para su funcionamiento. La máquina contiene husillos de avance de Taiwan Hiwin, reconocidos por su excepcional confiabilidad y precisión. Los tornillos de avance funcionan para mantener un posicionamiento preciso, lo que reduce la cantidad de errores de mecanizado. La calidad de las piezas fabricadas mejora mientras que el desperdicio de material disminuye gracias a este avance.

Los tornillos de avance avanzados sirven para mejorar las capacidades operativas de las máquinas CNC. Los tornillos minimizan el juego mecánico, lo que permite un funcionamiento suave y controlado de la máquina. Los tornillos de avance de alta-calidad mejoran la estabilidad de la máquina, lo que conduce a resultados consistentes cuando se ejecutan operaciones de producción durante períodos prolongados. Las empresas que operan a gran escala de fabricación necesitan capacidades de posicionamiento precisas.

Mantenimiento y solución de problemas de tornillos de avance

Las necesidades de mantenimiento de los husillos determinan tanto la suavidad operativa como la longevidad del equipo. La precisión de las operaciones de mecanizado se ve influenciada negativamente por los problemas que se producen en los tornillos de avance con el tiempo. La detección y reparación temprana de estos problemas evita costosas fallas en las máquinas e interrupciones de la producción.

Problemas comunes en los tornillos de avance

Desgaste

El funcionamiento continuo provoca la degradación del husillo, lo que disminuye su capacidad de precisión.

La pérdida de material se produce por la fricción que se produce entre el tornillo y la tuerca.

La degradación de los hilos hace que el movimiento se vuelva desigual durante el corte.

Desalineación

El husillo experimenta cambios de movimiento cuando se producen vibraciones de la máquina o cuando el proceso de instalación se realiza incorrectamente.

Cuando la alineación no está bien, el sistema se mueve de manera desigual, lo que crea una tensión excesiva en los componentes de la máquina.

Esta condición provoca daños en los componentes si no se atiende.

Reacción

Un espacio entre el tornillo y la tuerca provoca la formación de un juego.

Los retrasos en el movimiento de la herramienta se producen debido al juego, que afecta la precisión general.

Grandes cantidades de juego producen errores en los procesos de roscado y degradan la calidad de la superficie.

Mejores prácticas de mantenimiento para una mayor longevidad

Lubricación regular: Se debe aplicar el lubricante recomendado para reducir la fricción y el desgaste.

Comprobaciones de alineación: Las comprobaciones periódicas de alineación deben incluir inspecciones y ajustes del tornillo de avance para lograr el posicionamiento adecuado.

Limpieza: La eliminación del polvo debe realizarse antes de que se produzcan daños en las estructuras de los hilos.

Ajuste de juego: Las tuercas anti-contragolpe y los ajustes de tensión ayudan a minimizar los espacios durante el funcionamiento.

Inspección de rutina: Verifique periódicamente el desgaste y reemplace las piezas dañadas cuando sea necesario.

Conclusión

Los tornillos de avance sirven como elementos esenciales para lograr operaciones de mecanizado precisas y eficientes dentro de las máquinas de torno. Los tornillos de avance funcionan para guiar la herramienta de corte mientras mantienen movimientos exactos para roscar y dar forma. Los husillos de alta calidad ayudan a reducir los errores de mecanizado y al mismo tiempo mejoran el rendimiento de la máquina y prolongan la vida útil del equipo.

La elección de los tornillos de avance depende de los requisitos de mecanizado, donde las roscas Acme, cuadradas y de contrafuerte representan diferentes opciones. Los procedimientos de mantenimiento de rutina, que incluyen pruebas de lubricación y alineación, funcionan para evitar problemas como desgaste, desalineación y juego. La selección de husillos de avance adecuados conduce a una mejor eficiencia de producción y períodos de inactividad más cortos del equipo.
