Great Magtech (Xiamen) Electric Co., Ltd es uno de los fabricantes y proveedores más confiables de máquinas de pórtico cnc de doble columna ysm-2820 de alta rigidez en China. Le damos una calurosa bienvenida a comprar máquinas de pórtico de alta rigidez cnc de doble columna ysm-2820 de alta calidad en nuestra fábrica. Contáctenos para más detalles.

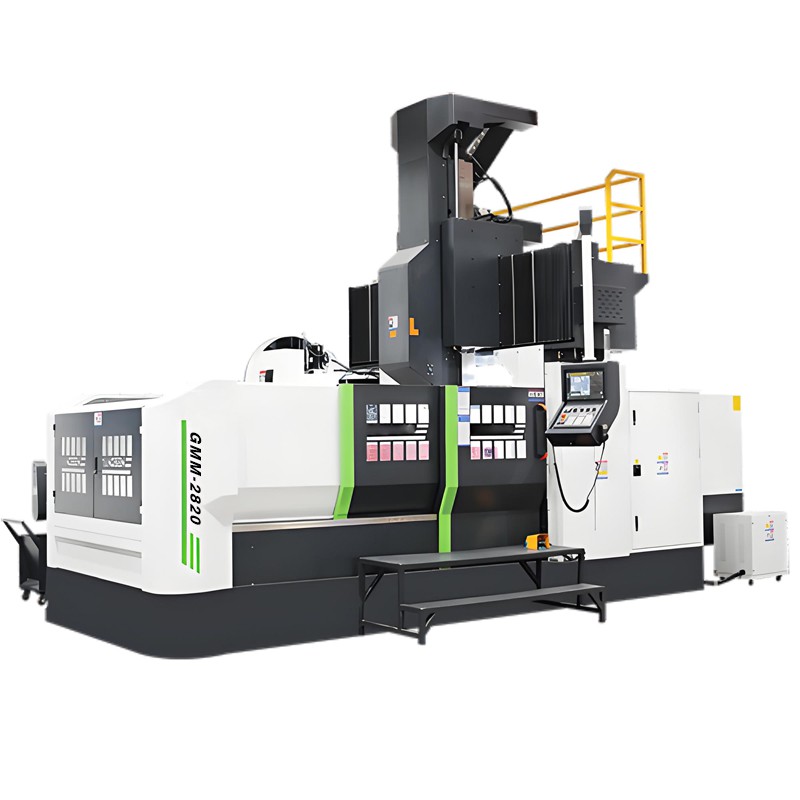

Estas máquinas pórtico de columna doble-de alta-precisión- están diseñadas para satisfacer las necesidades de la industria pesada y de mecanizado de precisión. Combina tecnología CNC avanzada con una estructura mecánica sólida y es adecuado para una variedad de campos, desde la fabricación aeroespacial hasta la automotriz, desde la fabricación de moldes hasta el mecanizado pesado. Las máquinas de pórtico proporcionan una excelente rigidez y estabilidad, asegurando una alta precisión y confiabilidad al realizar cortes pesados.
Características de la estructura de las máquinas de pórtico de alta rigidez CNC de doble columna GMM-2820
① Estructura de ariete cuadrado 500X500MM
Las máquinas de pórtico instalan una guía de enfriamiento de restricción de cuatro lados y un dispositivo de equilibrio de nitrógeno de doble-cilindro. La rigidez general es fuerte. Tiene una gran capacidad de corte y una precisión estable.
② Caja de cambios Italia BF
Alto-rendimiento, velocidad, bajo nivel de ruido, rango de potencia constante del motor ampliable y fácil instalación. Se puede utilizar junto con múltiples series de motores y adaptarse a tensiones de alta-resistencia.
③ Cabezal de fresado lateral completamente automático
El engranaje de transmisión es un engranaje cónico en espiral Gleason. La transmisión es estable y precisa. Tiene una larga vida útil. La llave de transmisión interna del cabezal de fresado es una pieza templada con un juego mínimo.
① Almacén de herramientas vertical y horizontal
② Husillo
Utilizando husillo de alta rigidez BBT50-© 200, 6 rodamientos de bolas de acero grandes importados, súper capacidad de corte.
③ Cabezal de fresado de doble oscilación con varillaje de cinco-ejes
Motor de torsión de eje AC + husillo eléctrico
estructura integrada en forma de horquilla-;
El eje AC instala la estructura del motor de torsión;
Sujeción hidráulica del eje AC para corte a alta-velocidad y gran rigidez.
Parámetros
| Modelo | GMM-2820 | ||
| Sujeto | Presupuesto | Unidades | |
| Viajar | Eje X- | milímetros | 2800 |
| Eje Y- | milímetros | 2000 | |
| Eje Z- | milímetros | 1000 | |
| Nariz del husillo a la mesa de trabajo | milímetros | 205-1205 | |
| Guía de tres-ejes | Guía lineal de rodillos de carga pesada X/Y Eje Z-Tipo T-Ariete en forma de caja | ||
| Ancho de la puerta | 2000 | ||
| Mesa de trabajo | Tamaño de la mesa de trabajo (largo x ancho). | milímetros | 2500*1800 |
| Carga máxima de la mesa | t | 5 | |
| T-Ranura | milímetros | 9-22*190 | |
| Huso | Tipo de husillo | tipo | BBT-50 |
| RPM del husillo | rpm | 10000 | |
| Tipo de accionamiento del husillo | Cinturón (DDS/engranado) | ||
| Avance | Avance rápido (X/Y/Z) | m/min | 12/12/12 |
| Avance de corte (X/Y/Z) | m/min | 8 | |
| Cambiador de herramientas | ATC | 24 (Opción: 40/60) | |
| Motor | Motor de husillo | kilovatios | SJ-DG11/120-03T |
| Servomotor de tres-ejes | kilovatios | HG702/HG453/HG453B | |
| Energía requerida | Requisito de energía | kvá | 45 |
| Requisito de presión de aire | kilogramos/cm² | 6^8 | |
| Otros | Dimensiones externas (largo x ancho x alto) | milímetros | 8050*5880*5350 |
| Peso bruto | t | 25 | |
Aplicaciones de muestra de máquinas de pórtico de alta rigidez CNC de doble columna YSM-2820
Las máquinas de pórtico CNC son un equipo importante en la industria manufacturera moderna, ampliamente utilizadas en muchas industrias y que brindan capacidades de procesamiento de alta precisión y alta eficiencia. Los siguientes son algunos ejemplos de aplicaciones específicas, como procesamiento de maquinaria pesada para procesar piezas pesadas de excavadoras, vigas y pilares de grúas, etc.
Accesorios estándar
| Husillo de bolas | Suministro de energía y sistemas eléctricos | Colector de niebla de aceite |
| Sistema de lubricación | Transformadores | Interfaz de pistola de aire y pistola de agua para limpieza |
| Sistema de enfriamiento | Separadores de aceite-agua | Almohadillas de cimentación y pernos de ajuste |
Opciones
| Sistema de medición (como una regla óptica) | Sistema automático de medición de herramientas | Sistema de niebla de aceite |
| Función de cabeza adicional | Sistema automático de medición de piezas de trabajo | Espumadera de aceite |
| Función del cuarto eje | Transportador de virutas de hierro-con correa de cadena | Cabezal de fresado manual de 90 grados |
