¡Hola! Como proveedor de máquinas de fresado CNC VMC, a menudo me preguntan sobre cómo medir la precisión de estas increíbles máquinas. Entonces, pensé que había reunido esta publicación de blog para compartir algunas ideas sobre este tema.
Comprender los conceptos básicos de precisión en las máquinas de fresado CNC VMC
Antes de sumergirnos en los métodos de medición, repasemos rápidamente lo que significa la precisión en el contexto de las máquinas de fresado CNC VMC. La precisión se refiere a cuán de cerca la máquina puede producir piezas que coincidan con las especificaciones de diseño. Hay dos tipos principales de precisión de la que nos preocupamos: precisión geométrica y precisión de mecanizado.
La precisión geométrica se relaciona con los componentes físicos de la máquina y su alineación. Esto incluye cosas como la rectitud de los ejes, la perpendicularidad entre los ejes y la planitud de la mesa de trabajo. La precisión del mecanizado, por otro lado, se trata de cuán bien la máquina puede realmente cortar y dar forma al material a las dimensiones deseadas.
Medición de la precisión geométrica
Rectitud de los hachas
Uno de los aspectos clave de la precisión geométrica es la rectitud de los ejes de la máquina. Para medir esto, podemos usar un interferómetro láser. Este dispositivo proyecta un haz láser a lo largo del eje que se mide, y el interferómetro detecta cualquier desviación de una línea recta. Luego proporciona datos precisos sobre la cantidad y dirección de la desviación.
Otro método es usar un indicador directo y un indicador de dial. Coloque la regla a lo largo del eje y mueva el indicador de dial a lo largo de él. Cualquier variación en la lectura del indicador de dial indica una falta de rectitud.
Perpendicularidad entre ejes
Para medir la perpendicularidad entre los ejes, podemos usar un cuadrado y un indicador de dial. Coloque el cuadrado contra los dos ejes que se miden y use el indicador de marcación para verificar si hay huecos o desalineaciones. Un método más avanzado implica usar una barra de pelota. Este dispositivo se coloca entre los dos ejes, y a medida que la máquina se mueve, la barra de bola mide el movimiento relativo entre los ejes. Cualquier desviación desde un ángulo recto perfecto se puede detectar y cuantificar.
Planitud de la mesa de trabajo
La planitud de la tabla de trabajo es crucial para garantizar un mecanizado preciso. Podemos medirlo usando una placa de superficie y un indicador de dial. Coloque la placa de superficie en la mesa de trabajo y mueva el indicador de dial sobre ella. Cualquier variación en la lectura indica una falta de planitud. También hay dispositivos de medición de planitud electrónica disponibles que pueden proporcionar datos más precisos y detallados.
Medición de la precisión del mecanizado
Precisión dimensional
La precisión dimensional se trata de cuán estrechamente la parte mecanizada coincide con las dimensiones de diseño. Para medir esto, podemos usar herramientas de medición de precisión como calibradores, micrómetros y máquinas de medición de coordenadas (CMMS). Las calibradores y los micrómetros son herramientas de mano que pueden medir el diámetro, la longitud y el grosor de la parte con alta precisión. Los CMM, por otro lado, están más avanzados y pueden medir las dimensiones de la pieza en tres dimensiones con una precisión extremadamente alta.
Acabado superficial
El acabado superficial de la parte mecanizada también es un aspecto importante de la precisión del mecanizado. Un acabado superficial suave no solo se ve mejor sino que también afecta la funcionalidad de la pieza. Podemos usar un probador de rugosidad de la superficie para medir el acabado superficial. Este dispositivo mide la rugosidad promedio de la superficie y proporciona un valor numérico que indica la calidad del acabado.
Factores que afectan la precisión
Es importante tener en cuenta que hay varios factores que pueden afectar la precisión de una fresadora CNC VMC. Estos incluyen:
- Desgaste de la máquina:Con el tiempo, los componentes de la máquina pueden desgastarse, lo que puede provocar una disminución de la precisión. El mantenimiento y la calibración regulares son esenciales para minimizar los efectos del desgaste.
- Herramientas de corte:La calidad y el estado de las herramientas de corte también pueden tener un impacto significativo en la precisión. Las herramientas de corte opacas o dañadas pueden causar cortes ásperos e imprecisiones dimensionales.
- Propiedades del material:Diferentes materiales tienen diferentes propiedades, como la dureza y la fragilidad, lo que puede afectar el proceso de mecanizado. Es importante seleccionar los parámetros y herramientas de corte correctas para el material específico que se mecaniza.
- Condiciones ambientales:La temperatura, la humedad y la vibración pueden afectar la precisión de la máquina. Es importante operar la máquina en un entorno estable y tomar las medidas apropiadas para minimizar los efectos de los factores ambientales.
Nuestras máquinas de fresado CNC VMC

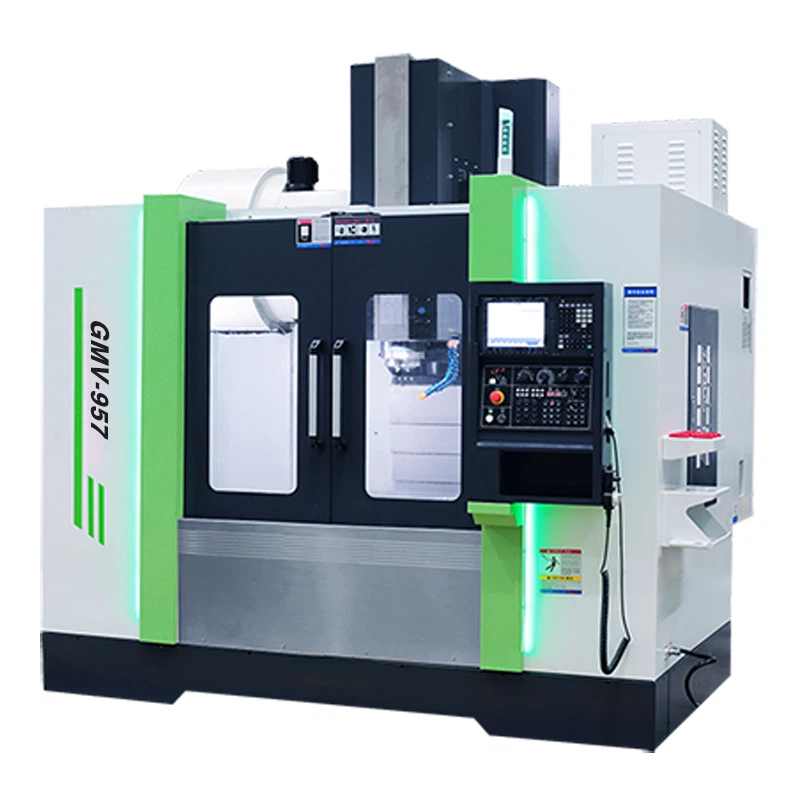

En nuestra empresa, nos tomamos muy en serio la precisión. Es por eso que ofrecemos una gama de máquinas VMC CNC de alta calidad que están diseñadas para proporcionar una precisión y rendimiento excepcionales. NuestroCNC Centro de fresado vertical GMV - 957es un gran ejemplo. Cuenta con tecnología avanzada y componentes de precisión que garantizan un mecanizado preciso y confiable.
Otro modelo popular es nuestroMáquina central de fresado vertical GML - 1890. Esta máquina es conocida por sus capacidades de corte de alta velocidad y excelente precisión geométrica.
Y si está buscando una opción más compacta, nuestraCNC Máquina de fresado vertical Centro GML - 1580es una gran opción. Ofrece el mismo nivel de precisión y rendimiento en una huella más pequeña.
Conclusión
La medición de la precisión de una fresadora CNC VMC es un proceso complejo pero esencial. Al comprender los diferentes tipos de precisión y usar los métodos de medición correctos, puede asegurarse de que su máquina funcione en su mejor momento. Si estás en el mercado por una máquina VMC CNC de alta calidad, nos encantaría saber de ti. Contáctenos hoy para discutir sus requisitos y comencemos una conversación sobre cómo podemos ayudarlo a alcanzar sus objetivos de mecanizado.
Referencias
- "Manual de mecanizado CNC" de John Doe
- "Tecnología de fabricación de precisión" de Jane Smith
